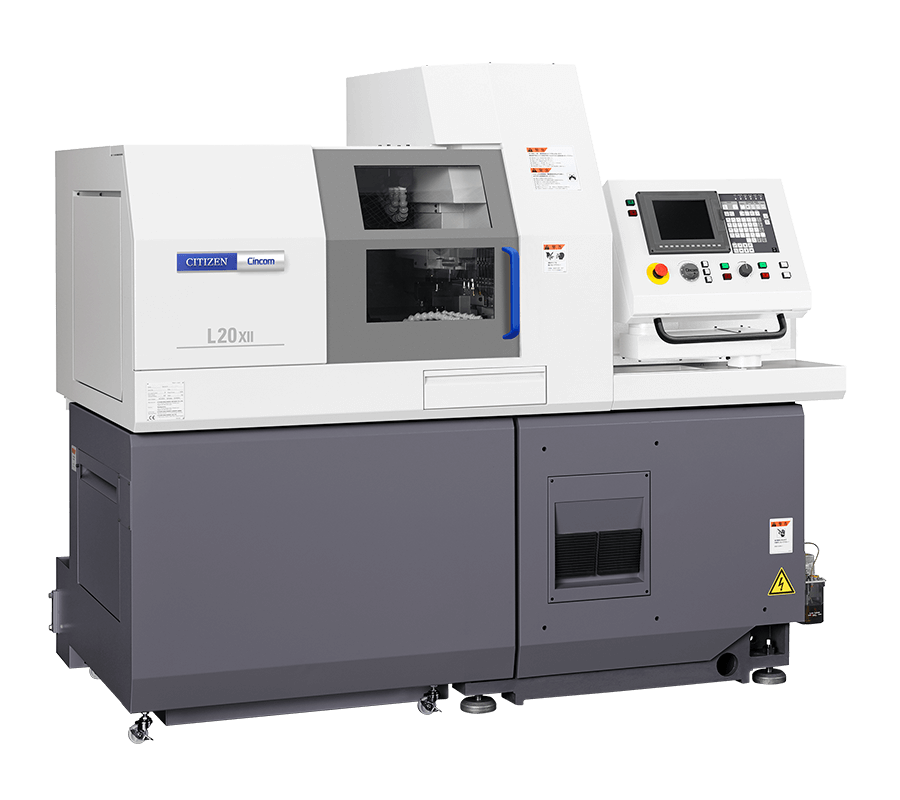

| 型号 | L20VIII | L20IX | L20X | L20XII | |
| 最大加工径 | ø20mm | ||||

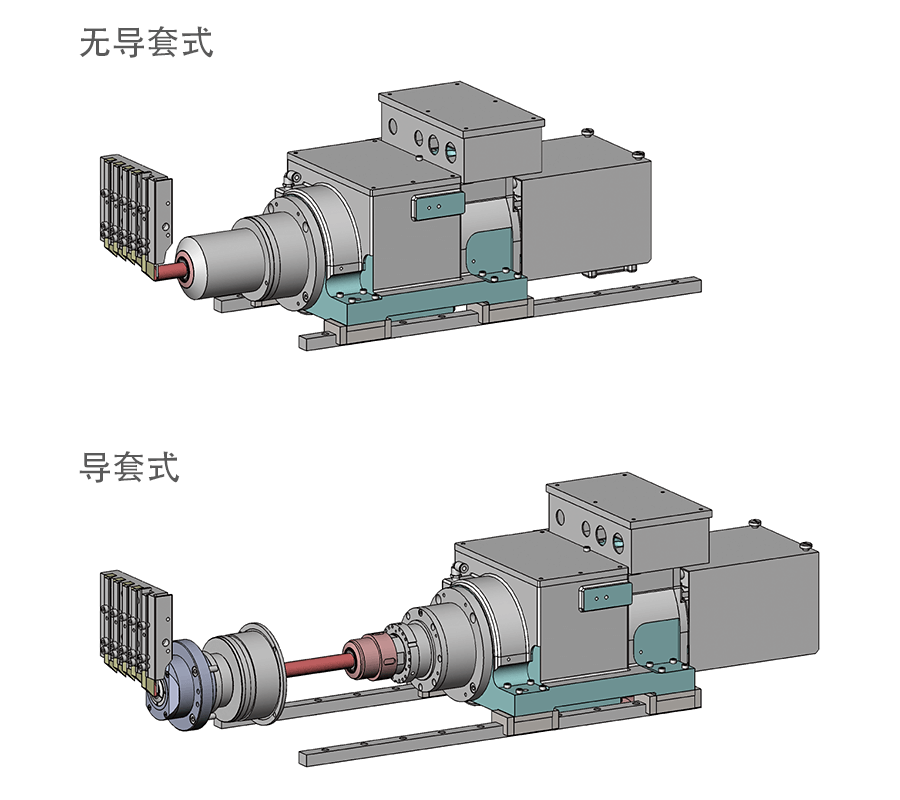

| 最大加工长度 | GB机 | 200mm/1次装夹 | |||
| GBL机 | 工件直径×2.5mm/1 | ||||
| 正面最大钻孔直径 | ø10mm | ||||
| 正面最大攻丝直径(攻丝，板牙) | M8 | ||||
| 主轴贯通孔直径 | ø26mm | ||||
| 主轴旋转速度 | Max.10,000min-1 | ||||
| 排刀旋转刀具最大钻孔直径 | ø8mm | ||||
| 排刀旋转刀具最大攻丝直径 | M6 | ||||
| 排刀旋转刀具转速 | Max.6,000min-1 | ||||

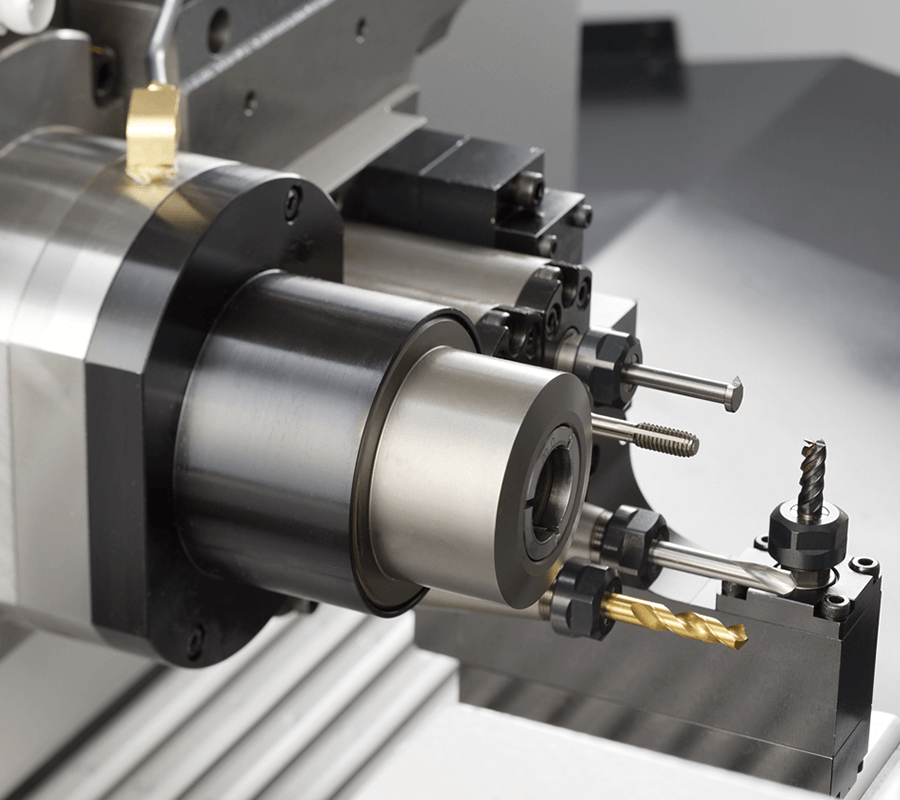

| 对向刀具台旋转刀具最大钻孔直径 注1 | - | ø5mm（OP） | |||
| 对向刀具台旋转刀具最大攻丝直径 注1 | - | M4（OP） | |||
| 对向刀具台旋转刀具旋转速度 注1 | - | Max.7,500min-1（OP） | |||
| 背面刀具台旋转刀具最大钻孔直径 注2 | ø5mm（OP） | ø5mm | |||
| 背面刀具台旋转刀具最大攻丝直径 注2 | M4（OP） | M4 | |||
| 背面刀具台旋转刀具旋转速度 注2 | Max.7,500min-1（OP） | Max.7,500min-1 | |||
| 背面主轴最大夹持直径 | ø20mm | ||||
| 背面主轴工件最大伸出量 | 30mm | ||||
| 背面加工最大钻孔直径 | ø8mm | ||||
| 背轴最大攻丝直径 | M6 | ||||
| 背面主轴旋转速度 | Max.8,000min-1 | ||||
| 刀具安装数量 | Max.37 | Max.33 | Max.44 | Max.40 | |
| 刀具尺寸 | 车刀 | □12mm（□13mm、□16mm） | |||
| 刀具安装夹 | ø25mm（GDS107,210）ø19.05mm | ||||
| 快速进给速度 | 全轴(Y2轴以外) | 32m/min | |||
| Y2轴 | - | 8m/min | |||
| 电机 | 主轴驱动用 | 2.2/3.7kW | |||
| 排刀工具主轴驱动 | 1.0kW | ||||
| 背面刀具台旋转刀具驱动用 注2 | 0.75kW（OP） | 0.75kW | |||
| 对向刀具台旋转刀具驱动用 注1 | - | 0.75kW（OP） | |||
| 背面主轴驱动用 | 0.75／1.5kW | ||||
| 切削油用 | 0.4kW | ||||
| 额定功率消耗 | 7.3kVA | ||||
| 负载运转平均功率 | 3.8kVA | ||||
| 中心高度 | 1,050mm | ||||
| 重量 | 2,350kg | 2,400kg | |||
| 注1：对置旋转刀具关系，VIII、IX型无设定，X、XII型可选择设定。 | |||||
| 注2：背面旋转刀具关系，VIII、IX型可选择设定，X、XII型为标准设定。 | |||||
